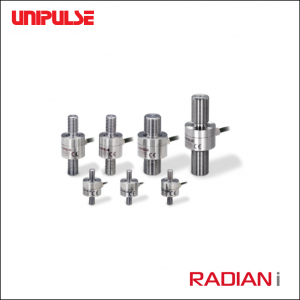

| UIS (횡하중에 강함) |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
|
|
|
제품 개요
양쪽 끝에 수나사가 있는 나사형 로드셀 측면 하중에 대한 정확도 영향이 적고 설치가 간편
● 용량 1kN, 2kN, 5kN, 10kN, 20kN, 50kN
● 양단에 수나사 체결,
로우프로파일 너트 제공으로 더블너트로 손쉽게 장착 가능
● 인장, 압축 하중 모두 측정 가능
● 높이가 40~92mm로 짧으며,
다른 장비를 가리지 않음
(1~5kN: 40mm, 10~20kN: 70mm, 50kN-S: 70mm, 50kN: 92mm)
설치 예
■UIS-1KN, UIS-2KN, UIS-5KN
| 형식 |
UIS-1KN |
UIS-2KN |
UIS-5KN |
| 정격 용량 |
1kN |
2kN |
5 kN |
| 정격 출력 |
약 1.0 mV/V |
| 허용 과부하 |
300% RC |
| 제로 밸런스 |
±10% RO |
| 비선형성 |
0.2% RO 이하 |
| 히스테리시스 |
0.2% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60 ℃ |
| 허용 온도 범위 |
-20 ~ +70 ℃ |
| 영점의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 출력의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 입력 단자간 저항 |
약 1000 Ω |
| 출력 단자간 저항 |
약 1000 Ω |
| 권장인가 전압 |
5V |
| 최대인가 전압 |
7.5V |
| 절연 저항(DC50V) |
1000MΩ 이상 |
| 케이블 |
φ2.5 6심 실드 로봇 케이블 3m |
| 로드셀 재질 |
스테인리스 |
정격 부하에서의
처짐 |
0.015mm |
0.014mm |
0.021mm |
| 고유 진동수 |
2kHz |
3kHz |
5kHz |
| 무게 |
약 30g |
■UIS-10KN, UIS-20KN, UIS-50KN-S
| 형식 |
UIS-10KN |
UIS-20KN |
UIS-50KN-S |
| 정격 용량 |
10 kN |
20 kN |
50 kN |
| 정격 출력 |
약 1.0 mV/V |
| 허용 과부하 |
300% RC |
| 제로 밸런스 |
±10% RO |
| 비선형성 |
0.2% RO 이하 |
| 히스테리시스 |
0.2% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60 ℃ |
| 허용 온도 범위 |
-20 ~ +70 ℃ |
| 영점의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 출력의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 입력 단자간 저항 |
약 1000 Ω |
| 출력 단자간 저항 |
약 1000 Ω |
| 권장인가 전압 |
5V |
| 최대인가 전압 |
7.5V |
| 절연 저항(DC50V) |
1000MΩ 이상 |
| 케이블 |
φ5 6심 실드 로봇 케이블 3 m |
| 로드셀 재질 |
스테인리스 |
정격 부하에서의
처짐 |
0.025mm |
0.040mm |
0.050mm |
| 고유 진동수 |
15kHz |
15kHz |
16 kHz |
| 무게 |
약 100g |
약 100g |
약 210g | |
