설명

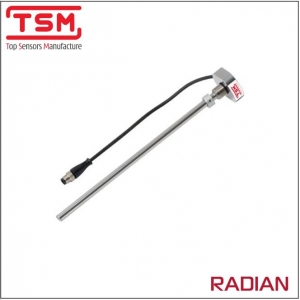

MAG100은 모바일 응용 분야에서 유압 실린더와 함께 사용하도록 설계된 자기 변형 위치 변환기입니다. 독특한 디자인과 광범위한 커서 구성으로 쉬운 설치와 실린더 제조업체 사양과의 완벽한 호환성을 보장합니다.
-40 ~ +85°C의 온도, 최대 350bar의 압력, 진동 및 충격에 대한 높은 내성은 센서에 고강도를 제공하여 고강도 사용에 필요한 필수 불가결한 강도를 제공합니다. 선형성, 히스테리시스 및 반복성으로 정의 된 측정의 전달 측면에서 높은 성능. 신호는 중복 출력을 열 수 있습니다.
MAG100은 아날로그 버전과 CB 버전이 있습니다.
아날로그 버전의 카달로그는 블로그에서 확인하실 수 있습니다.
https://blog.naver.com/radiansensor/222811422899
TECHNICAL SPECIFICATION
Measuring range : 0,1…3 m
Magnetostrictive resolution : 0.1 mm
Magnetostrictive Linearity : ±0.04 % (F.S)
Magnetostrictive Repeatability : ±0.005 % (F.S)
Operating Pressure : 350 bars (peak max ... 500 bars)
Type of connection : Male connector M12, 4-pin PUR cable 300 mm
Protection : IP67
Temperature range head : -40°C ... +85°C [-40°F ...+185°F]
Temperature Operating Rod : -40°C ... 125°C [-40°F ...+257°F]
Temperature Coefficient : ±0.005 % (F.S)/°C
Material : stainless steel AISI316
Rod Diameter : 10 mm
Nipples Thread : M18 x 1,5mm
Shock resistance : acc. to CEI EN 60068-2-27
Vibration resistance : acc. to CEI EN 60068-2-6:2009
|
