| UMA-500-R |
|
- 분류 : 계측센서 > 비접촉식변위센서
- 제조사 : UNIPULSE
- 접촉식/비접촉식 : 비접촉식
- 정밀도 : 0.01%
- 분해능 : 10nm
|
|
|
제품 개요
미소 변위나 진동을 비접촉으로 고정밀도 측정. 어려웠던 미소 변위나 진동 측정을 고정밀도로 비주얼화.
공작기계의 왜곡, 위치 어긋남, 축 흔들림, 진동의 변화를 검출하고 관리함으로써 품질 유지 및 향상, 또한 제조 현장의 설비 트러블의 미연 방지에 도움이 됩니다.

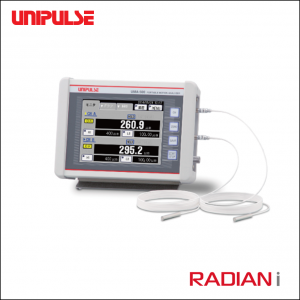

측정·표시·분석·기록을 이 1대로 해내는, 올인원 타입의 휴대용 모션 분석기입니다.
시스템 구성 예
＊ 피측정 대상물을 접지에 접속할 필요가 있습니다. 도체만 측정할 수 있습니다.
* 측정면은 프로브 선단면 이상 필요합니다. 유전율에 영향을 주는 물이나 기름이 있는 환경에서는 사용할 수 없습니다.
* 프로브×2, 그랜드 브러시, AC 어댑터, SD 카드는 부속품입니다. 현장에서 바로 사용할 수 있습니다.
애플리케이션 예
정확한 클리어런스 측정을 간단하게 할 수 있다!
UMA-500-R-GAP: 클리어런스 측정 사양
UMA-500-R-GAP는 클리어런스 측정 전용 휴대용 모션 분석기입니다.
클리어런스 프로브(케이블 길이 2m)가 부속됩니다. (표준 프로브는 부속되지 않습니다)
지금까지 두께가 다른 클리어런스 게이지를 사용하여 측정하고 있던 클리어런스를 μm 단위로 정확하게 측정할 수 있습니다.
개구부가 좁아지는 것 같은 워크에서도, 프로브가 꽂으면 문제 없습니다.
■사양
1대로 2ch 측정·표시·분석·기록이 가능
■측정
고분해능과 고속 응답을 실현
측정 범위：0 ~ 500 μm
변위 분해능：10 nm (rms
)
■표시(5.7인치 TFT 액정 디스플레이)
각 채널이나 연산 결과의 파형 묘화, 리사주 곡선 묘화 등 다채로운 표시 모드를 선택 가능
■기록
최신 100회분의 파형을 내부 메모리에 자동 보존해, 이력 화면에서 바로 확인할 수 있다.
측정 데이터는 SD 카드에 CSV 형식으로 기록.
■ 분석
FFT 해석을 비롯한 다양한 채널 간의 가산·감산·리사주 측정에 의한 합격 여부 판정, 필터 등의 신호 처리 기능
리사쥬 측정에는 편심 보정 기능 있음
<연산> 가산
, 감산, 두께 측정, 갭 측정, 리사쥬 측정
<판정>
각 채널이나 연산값에 대해 상한·하한 판정
리사쥬 측정에 있어서의 원이나 띠의 영역 판정
<필터> 저역 통과 필터
나 밴드 엘리미네이트 필터에 의해 불필요한 신호 성분을 제거할 수 있다
<시간축 파형>
프로브로부터의 신호를 A/D 변환하여 시간축의 변화를 파형으로 확인할 수 있다
＜FFT 해석＞
시간축 파형 중에 각 주파수 성분이 어느 정도의 강도로 포함되어 있는지를 확인할 수 있다
|
